Операторы суммы, произведения, дифференцирования и интегрирования
Пакет Mathcad включает четыре группы операторов для выполнения вычислений, часто встречающихся в инженерных расчетах. Значки этих операторов вводятся в документ, используя палитру инструментов Исчисления.
Оператор
вычисления суммы. Для ввода оператора в документ необходимо щелкнуть на
кнопке и заполнить поля в
появившемся шаблоне
Назначение полей: 1- имя переменной, являющейся параметром суммирования; 2 – нижний предел суммирования; 3- верхний предел суммирования; выражение, зависящее от параметра суммирования.

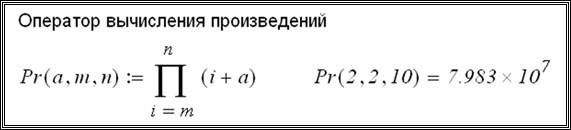

Оператор
вычисления произведения. Для ввода оператора в документ необходимо
щелкнуть на кнопке и заполнить
поля в появившемся шаблоне
Назначение полей те же, что в операторе суммы.

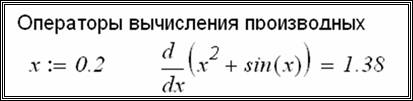

Операторы вычисления производных. Значения производных вычисляются численным методом и поэтому необходимо задавать значения аргументов функции, при которых будут вычисляться производные.
Для ввода оператора дифференцирования в документ
необходимо щелкнуть на кнопке и заполнить поля в появившемся шаблоне.
Назначение полей: 1 – переменная дифференцирования; 2- дифференцируемая функция или выражение.
Для ввода оператора вычисления n
– го () порядка
необходимо щелкнуть на кнопке
и заполнить поля в появившемся шаблоне (см. рис.
11.8г).
Назначение полей: 1 – переменная дифференцирования; 2 – порядок производной; 3 – порядок производной (дублируется при заполнении поля 2); 4 – дифференцируемая функция или выражение.
На рисунке приведены пример использования этого оператора для вычисления частных производных функции двух переменных.
Оператор
вычисления определенных интегралов. Для ввода оператора в документ
необходимо щелкнуть на кнопке и заполнить поля в появившемся шаблоне.
Назначение полей: 1,2 – нижний и верхний предел интегрирования; 3 – интегрируемое выражение; 4 - переменная интегрирования.
![]() |
