Символьные вычисления  в документе Mathcad







Команды, относящиеся к работе символьного процессора системы Mathcad, содержатся в меню “Символы”  (“Symbolics” - символьные вычисления).

 Символьные вычисления можно осуществлять двумя способами:

q       с помощью команд пункта Символика строки меню;



q    с помощью оператора символьного  вывода  «→» и команд символьного процессора, которые вводятся с палитры инструментов “Символы”. По умолчанию символ  «→» выполняет функцию упрощения  (simplify), т.е. берет выражение с левой стороны и помещает его упрощенную версию с правой.



Оператор символьного вывода «→» вводится в документ после вычисляемого выражения  кнопкой с палитры инструментов Символы.

Для задания типа символьного вычисления (или символьного преобразования) используются специальные команды, кнопки которых также находятся на палитре.

Команды вводятся после вычисляемого выражения.



Символьное вычисление сумм, произведений, производных и     интегралов. Используя  рассмотренные выше операторы суммы, произведения, дифференцирования и интегрирования, можно получать результат в символьном виде.

На рисунке приведены примеры таких вычислений.





            Символьное вычисление пределов. Для этого используются три    кнопки  палитры инструментов Исчисления. Назначение этих кнопок понятно из их обозначения. Примеры вычисления пределов приведены на рисунке.





Символьные алгебраические вычисления. Символьный процессор Mathcad может выполнять основные алгебраические преобразования, такие как упрощение выражения - simplify, разложение их на множители - series, вычисление коэффициентов полинома - coeffs и т.д. В качестве примеров рассмотрим некоторые из этих преобразований.



Внимание! Если перед вычисляемым алгебраическим выражением задать численные значения переменным, входящим в алгебраическое выражение, то символьный процессор будет «обрабатывать» уже соответствующие числовые.



Упрощение выражений (команда Simplify). Для этого необходимо ввести алгебраическое выражение, а затем выполнить команду Simplify палитры инструментов Символика.



Примеры:









Вычисление коэффициентов полинома (команда Сoeffs). Осуществляется преобразование выражения (являющегося полиномом относительно некоторой переменной) к виду  .



Внимание!!! В команде Сoeffs  обязательно указывается имя переменной, относительно которой строится полином.



Например, определим коэффициенты полинома относительно z:

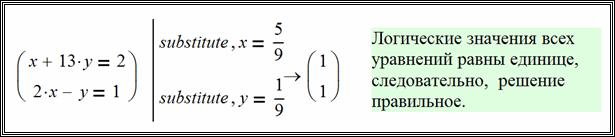

Решение  уравнений











Решение неравенств







Символьное  дифференцирование при помощи символьного оператора вывода





Символьное  интегрирование при помощи символьного оператора вывода











Кроме символьных алгебраических вычислений символьный процессор Mathcad может выполнять: символьные матричные вычисления (транспонирование и обращение матрицы, вычисление определителя), разложение в ряды, решение уравнений, интегральные преобразования (преобразование Фурье, Лапласа, Z-преобразование).





Дополнительные сведения о символьных вычислениях доступны в этом документе: symbolics.zip (сжатый в архив ZIP документ MathCAD, 235 Кб)
