При работе с графикой часто нужно определить расстояние от заданной точки с координатами (Х0, Y0) до отрезка прямой, проходящей через две точки с координатами (Х1, Y1) и (X2, Y2). При этом мы должны рассмотреть уравнение прямой, проходящей через две точки, заданные координатами (Х1, Y1) и (X2, Y2), в общем виде:

А*х+В*у+С = 0

где A = Y2-Y1, B = Х1-Х2, С = -X1* (Y2 – Y1) + Y1*(X2 –X1).

Кратчайшее расстояние от точки, заданной координатами (Х0,Y0), до прямой, заданной уравнением А*х+В*у+С=0, может быть определено с использованием уравнения:

A*x/T + B*y/T + C/T = 0

в котором Т=корень(А2+В2), причём С<=0 (что достигается изменением знака выражения). При подстановке в уравнение координат произвольной точки получаем значение кратчайшего расстояния от рассматриваемой точки до прямой.

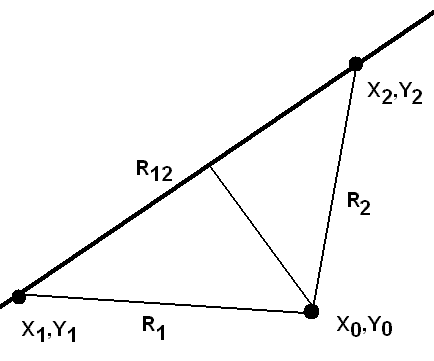

При определении расстояния от точки до отрезка нужно сначала проанализировать взаимное расположение точки и отрезка прямой, то есть, проверить, куда опустится перпендикуляр из точки (Х0, Y0): непосредственно на отрезок или на прямую, являющуюся продолжением рассматриваемого отрезка. Этот анализ может быть произведен путем построения треугольника, вершинами которого являются заданные точки (Х0, Y0), (Х1, Y1), (Х2, Y2), и сопоставления соотношения длин его сторон R1, R2, R12. Вариант программы представлен ниже, выводы о том, что точка находится "левее" или "правее" отрезка условны, они имеют смысл, только если задаётся X1<X2.

var x,y:array [0..2] of real;
 r0,r1,r2,r12,a,b,c,t:real;
 i:integer;

function dist (x1,y1,x2,y2:real):real; {Расстояние между точками}
begin
 dist:=sqrt(sqr(x2-x1)+sqr(y2-y1));
end;

begin
 {Ввод данных}
 writeln;
 for i:=0 to 2 do begin
  repeat
   write ('Введите R',i,' (координаты X и Y):');
   {$I-}readln (x[i],y[i]);{$I+}
  until IoResult=0;
 end;
 {Реализация алгоритма и вывод результатов}
 r1:=dist(x[0],y[0],x[1],y[1]);
 r2:=dist(x[0],y[0],x[2],y[2]);
 r12:=dist(x[1],y[1],x[2],y[2]);
 if r1>=dist(r2,r12,0,0) then
  writeln ('Точка правее (x2,y2),r=',r2:6:2)
 else if r2>=dist(r1,r12,0,0) then
  writeln ('Точка левее (x1,y1),r=',r1:6:2)
 else begin
  a:=y[2]-y[1]; b:=x[1]-x[2]; c:=-x[1]*(y[2]-y[1])+y[1]*(x[2]-x[1]);
  t:=dist (a,b,0,0);
  if c>0 then begin a:=-a; b:=-b; c:=-c; end;
  r0:=(a*x[0]+b*y[0]+c)/t;
  write ('Расстояние от точки до отрезка=',r0:6:2);
  if r0<0 then write (' (точка под отрезком)');
 end;
 reset (input); readln;
end.
